Wechselrichter und Leistungselektronik

Durch Diagnose statt durch Schlussfolgerung, denn die Symptome überschneiden sich fast vollständig. Ein Fahrzeug, das zwar hochfährt, sich aber nicht bewegt, oder das die Leistung mit einem Antriebssystemfehler begrenzt, kann beides als Ursache haben. Eine Werkstatt mit Hochvoltzugang liest die gespeicherten Fehlercodes aus, prüft den Isolationswiderstand, misst die Phasenausgänge und wertet die Temperatur- und Stromdaten aus, die die Steuerung meldet. Die Steuerung fällt häufiger aus als die Maschine, die sie antreibt. Das sollten Sie wissen, bevor Sie vom teuren Ergebnis ausgehen.

Weil sich der Wechselrichter selbst schützt. Leistungselektronik erzeugt konzentrierte Wärme, und ihre Halbleiter-Sperrschichten haben eine feste Temperaturgrenze. Deshalb reduziert die Regelstrategie das verfügbare Drehmoment, statt einen Schaden zuzulassen. Darum zeigt sich ein Kühlungsfehler so: Das Fahrzeug zieht anfangs normal und dann zunehmend schwächer, besonders an langen Steigungen oder beim Schnellladen. Prüfen Sie Kühlmittelstand, elektrische Pumpe und den Weg über den Kühler, bevor Sie von einem Defekt der Steuerung selbst ausgehen.

Es gibt spezialisierte Instandsetzer, der Weg des Herstellers ist jedoch der Austausch der Einheit. Im Inneren befinden sich Leistungsmodule, eine große Kondensatorbank, Stromsensoren und Steuerelektronik, alles in einem abgedichteten und gekühlten Gehäuse. Um festzustellen, welches Bauteil ausgefallen ist, sind Ausrüstung und Fachwissen nötig, über die nur wenige Werkstätten verfügen. Wo ein seriöser Reparaturdienst verfügbar ist, kann dies deutlich günstiger sein als eine neue Einheit. Keine Option ist es dagegen, einen Wechselrichter ohne Schulung zu öffnen, da die Kondensatoren nach dem Abschalten eine tödliche Ladung halten.

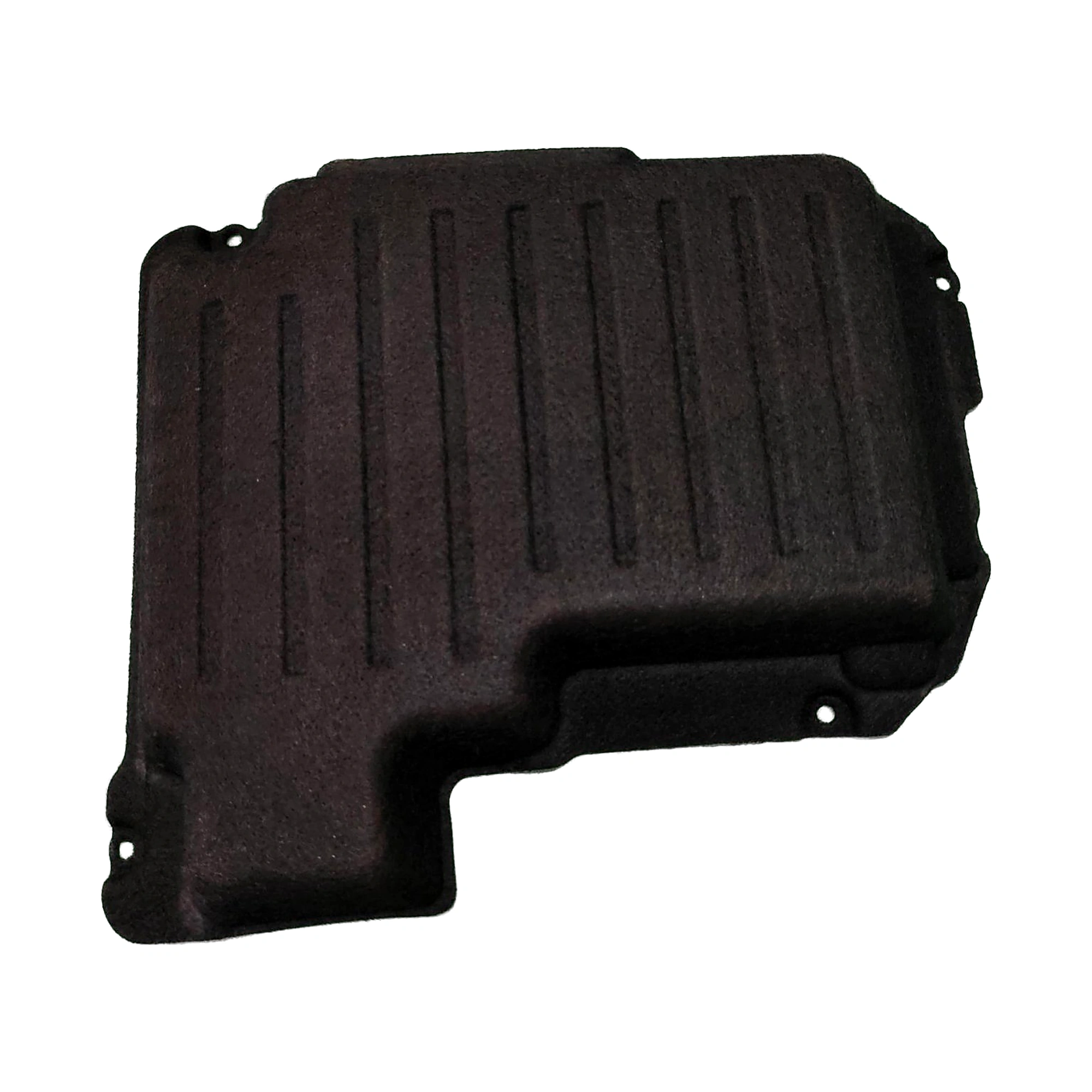

Weil das Schalten tausende Male pro Sekunde hochfrequente Geräusche erzeugt und der Deckel einer Steuerung eine große, flache Fläche ist, die diese besonders gut abstrahlt. Die Akustikdämmung dämpft diese Fläche und schluckt die Geräusche, bevor sie den Innenraum erreichen. Sie ist günstig, wird bei einer Reparatur leicht weggelassen, und ihr Fehlen ist ein häufiger Grund dafür, dass ein Fahrzeug danach anders klingt. Bringen Sie sie wieder an oder bestellen Sie Ersatz, wenn das Original beim Ausbau beschädigt wurde.

Er gehört zu den teuersten Elektronikbaugruppen eines Elektrofahrzeugs, und für Steuerungen wird in der Regel ein Angebot erstellt, statt einen Preis auszuweisen. Akustikdämmungen und Befestigungsteile sind dagegen günstig. Die Preisspanne oben zeigt den aktuellen Bereich für diese Kategorie. Zwei Punkte sollten Sie abwägen, bevor Sie sich festlegen. Die Diagnosezeit, die nötig ist, um einen Wechselrichterfehler von einem Motor- oder Sensorfehler zu unterscheiden, kostet einen Bruchteil des Teils. Und wenn Kühlmittel in das Gehäuse eingedrungen ist, muss die verursachende Undichtigkeit gefunden werden, sonst ereilt das Ersatzteil dasselbe Schicksal wie das Original.

Ja, nach heutiger Praxis ausnahmslos. Die Einheit wird ohne die Konfiguration des Fahrzeugs geliefert, und ihr Softwarestand muss sowohl zum Motor, den sie ansteuern soll, als auch zum übrigen Netzwerk passen. Sie wird daher codiert und parametriert, bevor das Fahrzeug betriebsbereit ist. Manche Fahrzeuge erfordern zusätzlich eine Kalibrierung der Rotorlage-Referenz. Klären Sie vor der Bestellung, ob Ihre Werkstatt über den Diagnosezugang und die richtige Software verfügt, denn mit einer nicht codierten Steuerung bleibt das Fahrzeug fahrunfähig.

Nicht ohne Schulung und Ausrüstung. Die Einheit sitzt direkt am Hochvolt-Bus, und ihre Kondensatoren speichern genug Energie, um noch eine Zeit lang nach dem Abschalten und Freischalten des Fahrzeugs tödlich zu sein. Deshalb gehören zum korrekten Ablauf eine Wartezeit und eine bestätigte Messung der Spannungsfreiheit. Orangefarbene Kabel kennzeichnen Hochvoltkreise. Arbeiten am Kühlkreislauf, die Prüfung der Halterungen und Sichtkontrollen der Steckverbinder kann jede fachkundige Person durchführen, das Öffnen der Einheit dagegen nicht.

Es ist das Halbleitermaterial, das in neueren Leistungsmodulen verwendet wird. Es schaltet schneller und mit geringeren Verlusten als die Siliziumbauelemente, die es ersetzt, was sich in einer etwas besseren Reichweite und weniger Abwärme zeigt. Für Fahrzeughalter ändert sich an der Bedienung nichts. Für Werkstätten ist es relevant, weil es auf manchen Plattformen mit höheren Batteriespannungen einhergeht, die eigene Anforderungen an Sicherheit und Ausrüstung mit sich bringen, und weil eine für die eine Bauelementtechnik ausgelegte Steuerung nicht mit einer für die andere austauschbar ist.

Das deutet eher auf die Steuerung oder ihre Eingangssignale hin als auf den Motor, da die Rekuperation dieselbe Hardware in umgekehrter Richtung nutzt und ein mechanischer Defekt beides betreffen würde. Häufige Ursachen sind eine zu volle oder zu kalte Batterie, die keinen Strom aufnehmen kann, was normales Verhalten und kein Fehler ist, ein Fehler in der Bremsregelung, die das Zusammenspiel steuert, oder ein Defekt der Steuerung. Lassen Sie die Fehlercodes auslesen und notieren Sie Ladezustand und Temperatur der Batterie, wenn das Symptom auftritt.

Nur wenn OE-Nummer und Softwarevariante übereinstimmen. Eine Steuerung ist auf eine bestimmte Motorleistung, eine bestimmte Batteriespannung und eine bestimmte Fahrzeugkonfiguration abgestimmt, und identisch aussehende Einheiten unterscheiden sich häufig in der Software. Eine nicht passende Steuerung lässt sich entweder nicht codieren oder steuert den Motor falsch an. Lesen Sie die Nummer von Ihrer vorhandenen Einheit ab und lassen Sie die Referenz bestätigen, bevor etwas versendet wird.

Es gibt kein Wartungsintervall und im normalen Betrieb keine typische Verschleißstelle, da sich nichts dreht und nichts reibt. Was das Leben eines Wechselrichters beendet, ist meist thermische Belastung durch einen beeinträchtigten Kühlkreislauf, Feuchtigkeit an einem Anschluss oder ein Fehler an anderer Stelle im Hochvoltsystem, der ihn beschädigt. Den Kühlmittelkreislauf in gutem Zustand zu halten und Isolationsfehler umgehend untersuchen zu lassen, ist praktisch die einzige mögliche Wartung, und angesichts der Ersatzkosten lohnt sie sich.

Ja. Wechselrichter sind hochwertige Baugruppen, die auf einen bestimmten Motor und einen bestimmten Softwarestand abgestimmt sind. Eine Anfrage ist daher der übliche Weg und bestätigt gleichzeitig die Verfügbarkeit. Geben Sie die Nummer vom Typenschild der Einheit an. Lassen Sie vor der Bestellung die Diagnose eindeutig klären. In das Gehäuse eingedrungenes Kühlmittel, ein defekter Stromsensor oder eine beschädigte Dreiphasenverbindung zeigen sich alle als Defekt der Steuerung, und die günstigste dieser Ursachen ist ein Kühlmittelschlauch. Fragen Sie auch nach der Akustikdämmung und den Befestigungsteilen, da beide nach einem Ausbau nicht wiederverwendbar sind.
